Podłączanie do linii telefonicznej

Metoda podłączania zmienia się w zależności od użytkowanej linii telefonicznej.

Jeśli połączenie jest nieprawidłowe, drukarka nie może wysyłać/odbierać faksów. Podłącz drukarkę prawidłowo.

Ważne

  • Faksów i (lub) telefonów nie należy podłączać równolegle (dotyczy tylko USA i Kanady).

    W przypadku równoległego podłączenia co najmniej dwóch faksów i/lub telefonów mogą wystąpić poniższe problemy i spowodować nieprawidłowe działanie drukarki.

    • Jeśli w czasie wysyłania lub odbierania faksu zostanie podniesiona słuchawka podłączonego równolegle telefonu, może nastąpić uszkodzenie transmitowanego faksu lub pojawić się błąd komunikacji.

    • W telefonie mogą działać nieprawidłowo takie usługi, jak identyfikacja rozmówcy.

    Jeśli nie można uniknąć równoległych połączeń, należy dla trybu odbioru wybrać ustawienie Tryb priorytetu telefonu (TEL priority mode), pamiętając, że nadal mogą występować powyższe problemy. Będzie wówczas możliwe tylko ręczne odbieranie faksów.

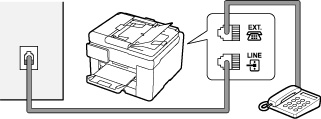

Podstawowe połączenie (połączenie ze zwykłą linią telefoniczną)

Upewnij się, że drukarka jest wyłączona, podłącz jeden koniec dostarczonego w zestawie kabla linii telefonicznej do gniazda linii telefonicznej położonego przy oznaczeniu „LINE” na drukarce, a następnie podłącz drugi koniec kabla linii telefonicznej do ściennego gniazda linii telefonicznej lub do gniazda linii telefonicznej w rozgałęźniku xDSL.

Podczas podłączania telefonu do drukarki upewnij się, że drukarka jest wyłączona, podłącz jeden koniec kabla modułowego do gniazda urządzenia zewnętrznego położonego przy oznaczeniu „EXT.” na drukarce, a następnie podłącz drugi koniec kabla do gniazda linii telefonicznej w telefonie.

Ważne

  • Drukarkę należy podłączyć do linii telefonicznej przed jej włączeniem.

    W przypadku podłączenia kabla linii telefonicznej do włączonej drukarki wyłącz drukarkę i odłącz kabel zasilania. Odczekaj około 1 minuty, a następnie podłącz kabel linii telefonicznej i kabel zasilania.

Uwaga

  • Położenie gniazda linii telefonicznej i gniazda urządzenia zewnętrznego można sprawdzić w części Widok z tyłu.

  • Przed podłączeniem telefonu lub automatycznej sekretarki należy zdjąć osłonę złącza telefonicznego.

  • Dla użytkowników w Wielkiej Brytanii:

    Jeśli złącza urządzenia zewnętrznego nie można podłączyć do gniazdka drukarki, należy nabyć złączkę B.T. i podłączyć urządzenie w następujący sposób:

    Podłącz złączkę B.T. do kabla modułowego podłączonego do urządzenia zewnętrznego, a następnie podłącz złączkę B.T. do gniazda urządzenia zewnętrznego.

Podłączanie do różnych linii

W tej sekcji opisano sposób podłączania do różnych linii.

W tej części podano tylko przykłady i nie ma gwarancji, że będą one odpowiadały wszystkim warunkom podłączania. Szczegółowe informacje można znaleźć w instrukcji obsługi dostarczonej z urządzeniem sieciowym (urządzeniem sterującym, np. modemem xDSL (ang. Digital Subscriber Line — cyfrowa linia abonencka) lub kartą terminalu) podłączanym do niniejszej drukarki.

Uwaga

  • xDSL to termin ogólny określający technologię szybkiej łączności cyfrowej za pośrednictwem linii telefonicznej, np. ADSL/HDSL/SDSL/VDSL.

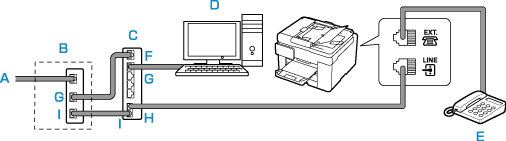

  • Podłączanie do telefonii internetowej

    • A: Cyfrowa linia abonencka
    • B: Modem xDSL (rozgałęźnik nie może być wbudowany w modem)
    • C: Szerokopasmowy router zgodny z telefonią internetową
    • D: Komputer
    • E: Telefon lub automatyczna sekretarka
    • F: Port WAN (ang. Wide Area Network — sieć rozległa)
    • G: Port LAN (ang. Local Area Network — sieć lokalna)
    • H: Port TEL
    • I: Port LINE

    * Konfiguracje i nazwy gniazd mogą się zmieniać w zależności od produktu.

    Uwaga

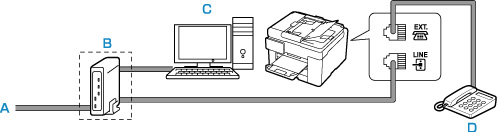

  • Podłączanie do linii xDSL

    • A: Analogowa linia abonencka
    • B: Modem xDSL (rozgałęźnik nie może być wbudowany w modem)
    • C: Komputer
    • D: Telefon lub automatyczna sekretarka

    Ważne

    • Jeśli rozgałęźnik nie jest wbudowany w modem xDSL, nie należy rozgałęziać linii telefonicznej przed rozgałęźnikiem (od strony ściany). Nie należy również podłączać rozgałęźników równolegle. Drukarka może w takim przypadku działać nieprawidłowo.

    Uwaga

  • Podłączanie do linii ISDN

    Szczegółowe informacje dotyczące połączenia i ustawień ISDN (Integrated Service Digital Network) można znaleźć w podręcznikach dostarczonych z kartą terminalu lub routerem telefonicznym.
